Hovedteknologiske funksjoner

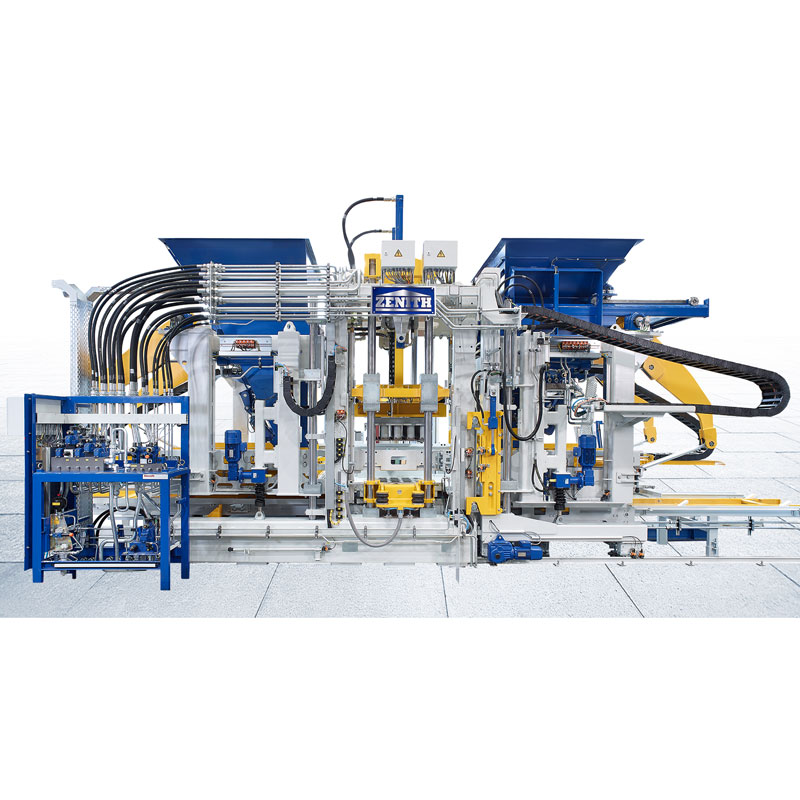

1) Du kan være trygg på å kjøpe Zenith 1500 Single Pallet Block Making Machine fra vår fabrikk. Servokomprimeringssystemet av høy kvalitet kalt Ultra-Dynamic står for en svært høy komprimering og ekstrem dynamikk. Det garanterer derfor en rask og effektiv produksjon av toppkvalitetsprodukter. Spesielt for produkter med stort volum og også for premiumprodukter, som produseres med for- og mellomvibrasjoner, gir dette vibrasjonssystemet mange fordeler. Systemet fungerer uten et oljebad som støtter en miljøvennlig produksjon med lite vedlikehold.
2) Bruken av skruebeslag for vibrasjonsbordet, motorens tverrbjelke og sidedelene på rammen er en spesiell egenskap ved denne Zenith 1500 Single Pallet Block Making Machine. Den er unik på markedet da den kan tilpasse seg kundens produksjonsforhold. Den skruede konstruksjonen sørger også for motstandsdyktige forbindelser og utmerket stabilitet.

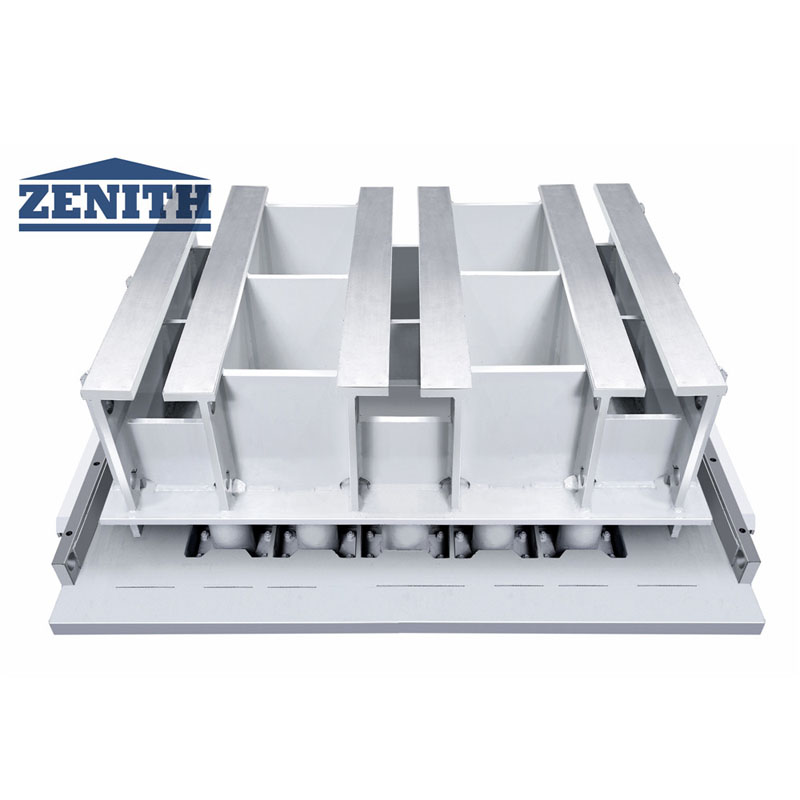

3) Den pneumatiske formklemmeanordningen sørger for et enkelt formskifte. Formen plasseres uten ytterligere fester-f.eks. bolter på formholderen. Den festes med de pneumatisk betjente klemspakene. Optimale vibrasjonsresultater og lengre levetid for formen oppnås takket være individuelle justeringer av for- og hovedvibrasjoner. Formklemmeanordningen kan nå tilpasses formfestesystemer til andre maskin- og formprodusenter.
4) En ny travers er utviklet for Zenith 1500 Single Pallet Block Making Machine som gjør det mulig å fjerne søylene individuelt fra siden. Denne nye funksjonen sparer mye tid under vedlikeholdsarbeid og utvekslingen kan utføres mye sikrere og med mindre innsats. Hele geometrien til denne sammenstillingen inkludert søyler er identisk med tidligere maskin ZENITH 1500. Det er mulig å ettermontere denne nye traversen på eksisterende maskiner.
5) 5) Det selvforklarende og intuisjonelt visualiseringskonseptet garanterer for enkel læring av maskinens operasjon. En ny diagnostisk design støtter operatørene i å velge de beste justeringene. Tidkrevende feilsøking er ikke lenger nødvendig og produksjonsstans er redusert til et minimum. Ved å bruke den nyeste databaseteknologien kan all informasjon registreres, evalueres og lagres. Disse dataene er tilgjengelige hvor som helst takket være komplett anleggsnettverk.
Tekniske data
Den grunnleggende konfigurasjonen av Zenith 1500 enkeltblokkfremstillingsmaskin | |
Maks. brettstørrelse | 1400 mm x 1200 mm x14 mm |
Støpeområde | I henhold til layouttegningen av formen |
Produktstørrelse | 50 mm-500 mm |
Tekniske parametere for automatisk sønn bil | |
Maks. lastekapasitet | 15 kg |
Maks. lastekapasitet per innsettingsstativ | Som design |
Maks lastekapasitet hvert to lag med innsettingsstativ | Som design |
Innvendig bredde på støttebrakett | 1.060 mm |
Lag av innsettingsstativ | Utformet som ordningen |
Avstand til innsettingsstativ | Som design |
Mors bil kjørekraft | VEL 11KW |
Produkthøyde | |
Maks. høyde | 500 mm |
Min. høyde | 30 mm |
Stablehøyde | |
Maks. Stablehøyde (inkludert pallen) | 1800 mm |
Maks. Produksjonsområde (under produksjon av standardstørrelse) | 1 350* 1 050 mm |
Pallstørrelse (standard) | 1400*1100mm |
Stålplatetykkelse | 14 mm |
Basemateriale silovolum | |
Eksklusive pigmenter silo | 1500L |
Maskinhøyde | |
Eksklusive pigmenter enhet | 35T |
Palletransportør | 1,6T |

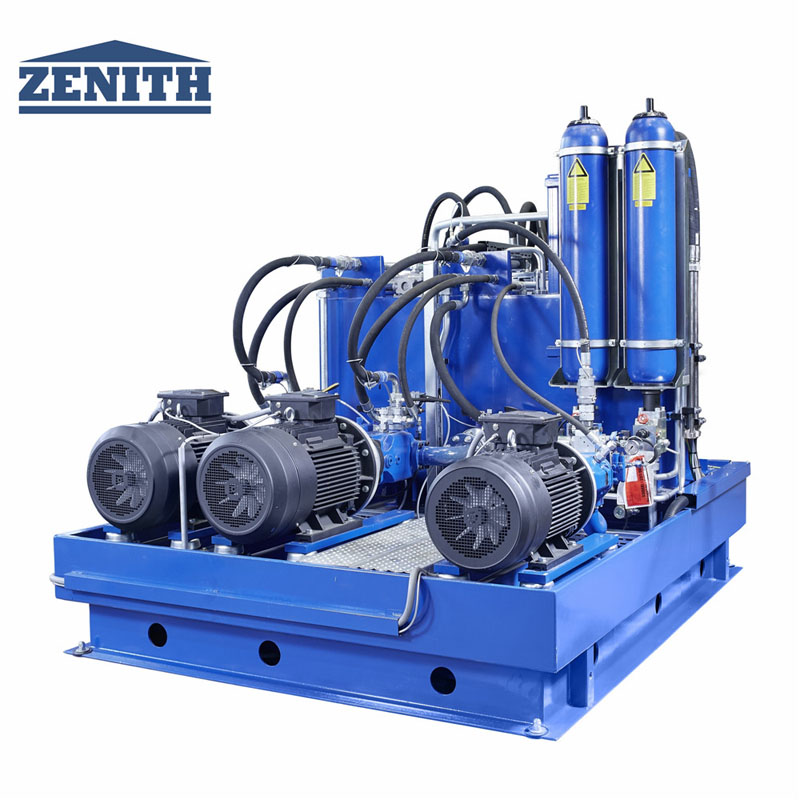

Hydraulisk enhet | 3.2T |
Maskinstørrelse | |
Maks. total lengde | 8.250 mm |
Maks. total høyde | 4.650 mm |
Maks. total bredde | 3.150 mm |
Maskintekniske parametere/ energiforbruk | |
Vibrasjonssystem | Servo vibrasjonssystem |
Vibrasjonsbord | Maksimum: 175KN, 60HZ |
Topp vibrasjon | Maksimum: 32KN |
Hydraulisk trykk | |
Total flyt | 540L/ min |
Driftstrykk | 180 bar |
Maks. makt | 140 KW |

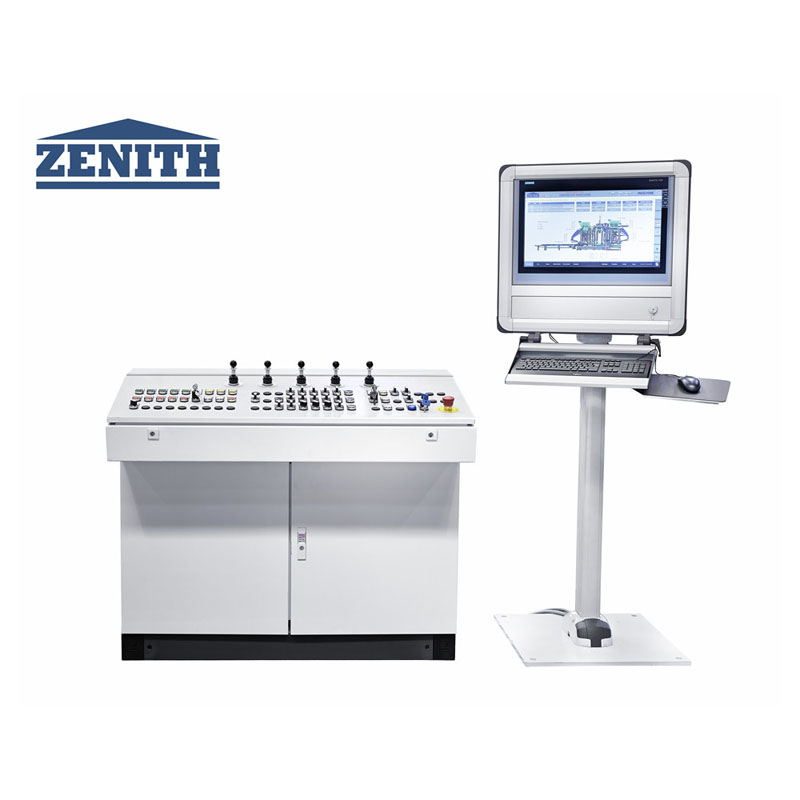

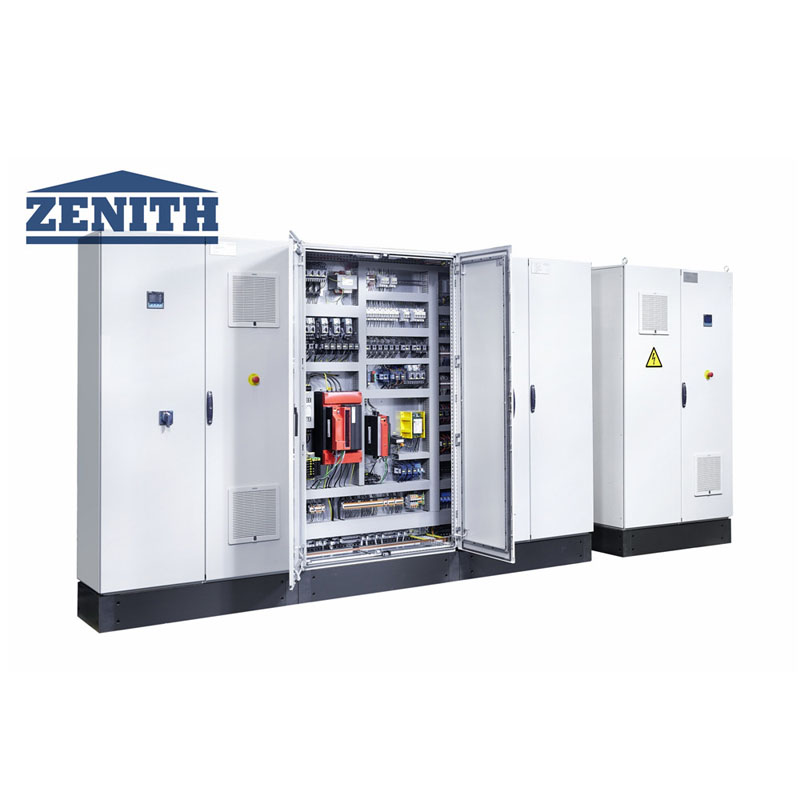

Kontrollsystem | Siemens S7-1500, konsoll med berøringsskjerm |
Produksjonskapasitet
Blokktype | Dimensjon (mm) | Bilder | Antall/syklus | Syklustid | Produksjonskapasitet (per 8 timer) |
Hul blokk | 400*200*200 | 15 | 15s | 28.800 stk | |
Rektangulær utlegger | 200*100*30 | 60 | 14s | 2.419m2 | |
Rektangulær utlegger (uten ansiktsblanding) | 200*100*80 | 60 | 115 | 3.110m2 | |
Curstone | 150*1000*300 | 6 | 20-årene | 8.640 stk |
